Что такое насосная станция: назначение и принцип работы

Насосная станция используется для организации подачи воды, поддержания необходимого давления и обеспечения стабильной работы инженерных систем. В промышленной сфере такое оборудование применяется на предприятиях, объектах ЖКХ, коммерческих зданиях и в составе систем пожаротушения.

Основная задача насосной станции — обеспечить перемещение жидкости между источником и потребителями с заданными параметрами расхода и давления. В зависимости от назначения оборудование может использоваться для забора воды из скважин и резервуаров, повышения давления в сети, подачи воды на производственные линии или обеспечения работы противопожарных систем.

В отличие от отдельного насоса, насосная станция представляет собой комплекс оборудования, включающий насосные агрегаты, систему управления, автоматику, трубную обвязку и элементы контроля. Благодаря этому установка может работать в автоматическом режиме и поддерживать заданные характеристики системы без постоянного участия оператора.

Принцип работы насосной станции

Работа насосной станции основана на последовательном выполнении нескольких процессов:

• Забор жидкости из источника — вода поступает в систему из внешней сети, резервуара, скважины или другого источника.
• Создание необходимого давления — насосный агрегат обеспечивает перемещение жидкости и формирует требуемый напор.
• Подача воды потребителям — жидкость поступает в инженерную сеть объекта.
• Контроль параметров работы — автоматика отслеживает давление, расход и состояние оборудования, регулируя режим работы насосов.

Современные промышленные станции могут оснащаться датчиками давления, частотными преобразователями и шкафами управления, которые позволяют автоматически изменять производительность оборудования в зависимости от текущей нагрузки.

Где применяются

Промышленные насосные станции используются в различных инженерных системах, где требуется стабильная подача воды, поддержание давления или обеспечение работы специальных технологических процессов.

Основные области применения:

• Водоснабжение объектов — подача воды из скважин, резервуаров, накопительных емкостей или внешних сетей к потребителям с необходимыми параметрами расхода и давления.
• Системы повышения давления — поддержание стабильного напора в инженерных сетях зданий, промышленных предприятий и объектов с большим количеством потребителей.
• Пожаротушение — обеспечение автоматической подачи воды в противопожарные системы при возникновении необходимости, включая поддержание требуемого давления в сети.
• Производственные процессы — подача воды и технических жидкостей для работы оборудования, технологических линий и инженерных комплексов.

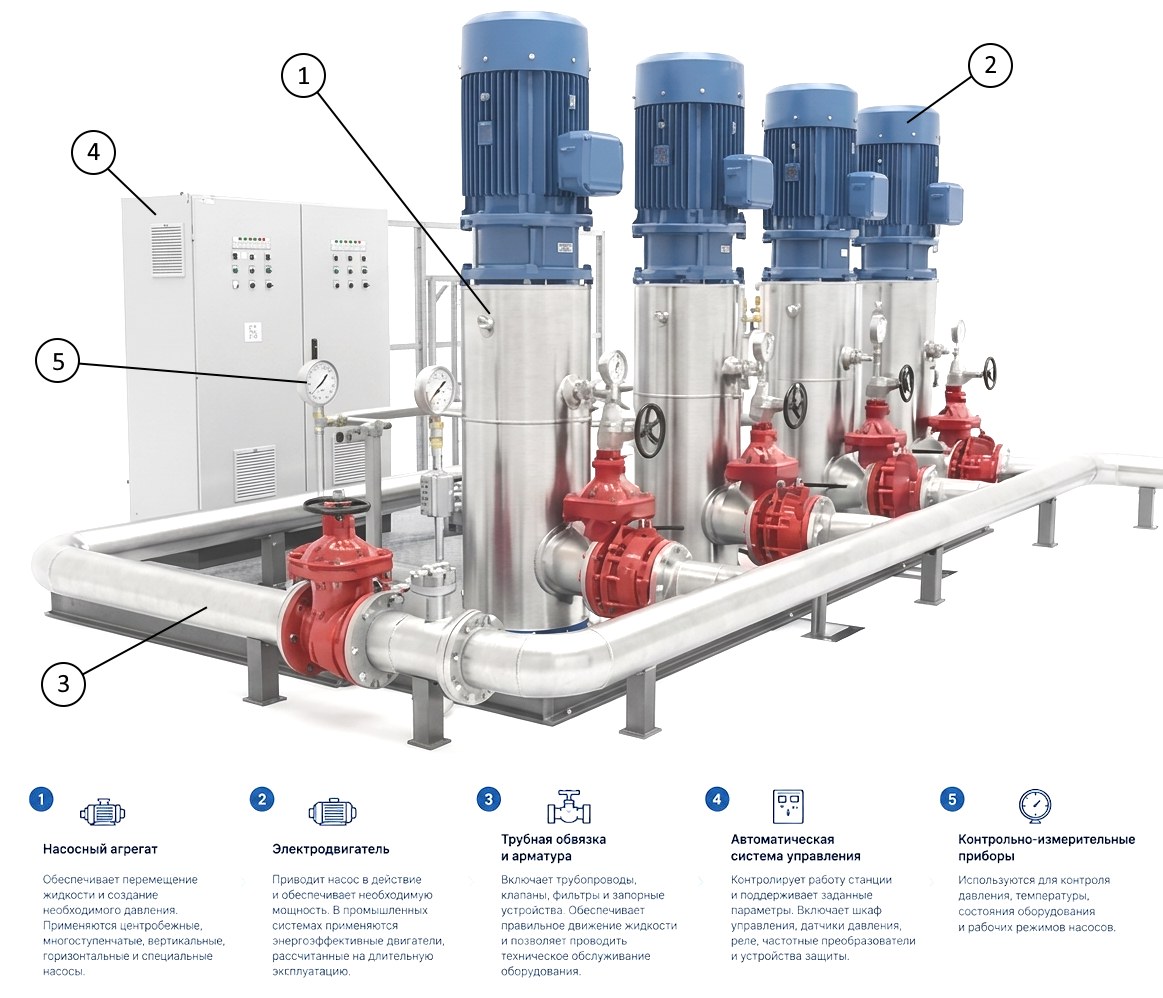

Из чего состоит насосная станция: устройство и комплектация оборудования

Чтобы понять принцип работы оборудования, необходимо разобраться, из чего состоит насосная станция. В промышленном исполнении это не один элемент, а комплекс взаимосвязанных устройств, каждое из которых выполняет свою функцию.

Конкретный состав оборудования зависит от назначения системы, требований проекта и условий эксплуатации. Например, комплектация станции водоснабжения будет отличаться от пожарной насосной станции.

Что входит в состав насосной станции

Стандартная промышленная насосная станция может включать следующие элементы:

Насосный агрегат

Основной рабочий элемент системы. Насос обеспечивает перемещение жидкости и создание необходимого давления.

В зависимости от назначения насосной станции применяются разные типы агрегатов:

• Центробежные насосы — наиболее распространенный вариант для систем водоснабжения. Используются для стабильной подачи воды и создания необходимого давления в сети. Многоступенчатые, вертикальные и горизонтальные насосы, о которых речь ниже, — разновидности центробежных по конструкции и исполнению.
• Многоступенчатые насосы — центробежные насосы с несколькими рабочими колесами на одном валу. Применяются, когда требуется высокий напор. Часто используются в станциях повышения давления.
• Вертикальные насосы — исполнение с вертикальным расположением вала. Отличаются компактным размещением и применяются в установках, где важно сократить занимаемую площадь.
• Горизонтальные насосы — исполнение с горизонтальным расположением вала. Удобны для обслуживания и широко используются в промышленных системах водоснабжения и технологических процессах.
• Специальные насосные агрегаты для пожарных систем — предназначены для работы в составе противопожарных насосных станций и обеспечивают надежную подачу воды при возникновении пожара.

Выбор оборудования зависит от требуемой производительности, давления и характеристик рабочей жидкости.

Привод насоса

Обеспечивает передачу энергии от двигателя к насосному агрегату и приводит его в действие. В промышленных насосных станциях чаще всего используются электродвигатели, так как они позволяют точно регулировать производительность оборудования и легко интегрируются с автоматикой управления.

В зависимости от условий эксплуатации могут применяться:

• электродвигатели — наиболее распространенный вариант для систем водоснабжения, повышения давления и промышленных установок;
• дизельные приводы — используются там, где требуется автономная работа оборудования, например в отдельных противопожарных системах;
• другие типы приводов — применяются для специальных технологических задач.

Выбор типа привода зависит от назначения насосной станции, требований к надежности и условий эксплуатации объекта.

Трубная обвязка и арматура

Включает соединительные элементы, клапаны, фильтры и запорные устройства. Они обеспечивают правильное движение жидкости и позволяют проводить техническое обслуживание отдельных элементов системы.

Автоматическая система управления

Автоматика контролирует работу оборудования и поддерживает заданные параметры.

В состав системы управления могут входить:

• Шкаф управления — центральный элемент автоматики, который отвечает за запуск, остановку и настройку режимов работы насосных агрегатов.
• Датчики давления — контролируют параметры системы и передают данные для автоматического регулирования работы оборудования.
• Реле управления и защиты — используются для контроля заданных параметров и предотвращения работы оборудования в аварийных режимах.
• Частотные преобразователи — позволяют изменять скорость вращения электродвигателей и регулировать производительность насосов в зависимости от текущей нагрузки.
• Устройства защиты — обеспечивают отключение оборудования при возникновении неисправностей, например перегрузке, перегреве или отсутствии воды.

Контрольно-измерительные приборы

К основным приборам относятся:

• Манометры и датчики давления — контролируют давление в системе и помогают автоматике регулировать работу насосов.
• Датчики температуры — отслеживают нагрев оборудования и позволяют предотвратить перегрев отдельных элементов.
• Приборы контроля состояния оборудования — фиксируют рабочие параметры насосных агрегатов и помогают своевременно выявлять неисправности.
• Средства контроля режимов работы — позволяют отслеживать запуск, остановку и нагрузку насосов.

Таким образом, насосная станция представляет собой комплексное решение, которое объединяет оборудование для перекачивания жидкости и систему управления его работой.

Расчет стоимости промышленной насосной станции

Важно! Итоговая комплектация насосной станции формируется с учетом назначения объекта и требований эксплуатации.

Какие бывают насосные станции

Промышленные насосные станции отличаются по назначению, конструкции, способу размещения и принципу работы. Выбор конкретного типа оборудования зависит от того, какие задачи необходимо решить: обеспечить подачу воды, повысить давление в системе, организовать работу пожаротушения или обеспечить технологический процесс на предприятии.

Чтобы правильно подобрать оборудование, важно учитывать не только производительность насоса, но и условия эксплуатации: источник воды, требуемое давление, режим работы, характеристики здания или промышленного объекта.

Рассмотрим основные виды насосных станций, которые применяются в инженерных системах.

Виды насосных станций по назначению

Одним из основных критериев классификации является назначение оборудования. В зависимости от поставленной задачи насосные станции могут использоваться для водоснабжения, циркуляции теплоносителя, технологических задач и пожаротушения.

Станции подачи воды

Такие системы предназначены для перемещения воды от источника к потребителю. Они применяются на объектах, где требуется организовать стабильное водоснабжение из:

• скважин — для подъема воды с глубины и дальнейшей транспортировки в систему водоснабжения;
• колодцев — для организации подачи воды из локальных источников;
• резервуаров и накопительных емкостей — для перекачивания запасов воды к потребителям;
• внешних сетей водоснабжения — для компенсации недостаточного давления и обеспечения требуемых параметров системы.

Основная задача таких станций — обеспечить необходимый расход воды и стабильную работу инженерной системы независимо от изменений нагрузки.

Станции повышения давления

Системы повышения и поддержания давления применяются в случаях, когда существующего напора недостаточно для нормальной работы инженерных сетей или обеспечения всех потребителей необходимым объемом воды.

Такие насосные станции используются:

• в многоэтажных зданиях — для поддержания давления на верхних этажах;
• на промышленных предприятиях — для обеспечения работы оборудования и технологических процессов;
• в торговых и административных объектах — при большом количестве одновременно работающих потребителей;
• на объектах с разветвленной системой водоснабжения — для равномерной подачи воды по всей сети.

Оборудование автоматически регулирует работу насосов и поддерживает необходимое давление независимо от изменения расхода воды.

Для промышленных объектов часто применяются станции повышения давления с несколькими насосными агрегатами. При небольшой нагрузке работает только часть оборудования, а при увеличении потребления подключаются дополнительные насосы.

Циркуляционные насосные станции

Такие системы используются для постоянного движения жидкости в замкнутом контуре.

Они применяются в:

• системах отопления и теплоснабжения — для обеспечения циркуляции теплоносителя между источником тепла и потребителями;
• технологических установках — для постоянной подачи рабочей жидкости к оборудованию;
• производственных процессах — где требуется непрерывное движение воды или других жидкостей;
• инженерных сетях предприятий — для поддержания заданных параметров работы системы.

Главная задача оборудования — обеспечить непрерывную циркуляцию теплоносителя или рабочей жидкости и поддерживать стабильные параметры системы.

Насосные станции для технологических процессов на производстве

На промышленных предприятиях оборудование может использоваться для решения специальных задач:

• подачи воды к производственным линиям — обеспечения стабильной работы технологического оборудования;
• охлаждения оборудования — циркуляции жидкости в системах охлаждения и отвода тепла;
• перемещения технических жидкостей — транспортировки рабочих сред между отдельными участками производства;
• обеспечения работы технологических узлов — подачи жидкости к отдельным агрегатам и установкам.

Такие насосные станции обычно проектируются с учетом особенностей конкретного производства: требуемого расхода, давления, состава жидкости и режима эксплуатации.

Пожарные насосные станции

Пожарные насосные станции предназначены для обеспечения работы систем пожаротушения и подачи воды с необходимым расходом и давлением при возникновении пожара.

В отличие от обычных станций водоснабжения, противопожарное оборудование рассчитано на высокую надежность, автоматический запуск и работу при повышенной нагрузке. Такие системы применяются на промышленных предприятиях, складах, объектах энергетики, коммерческих и других зданиях с повышенными требованиями к пожарной безопасности.

Основные виды пожарных насосных станций:

• Станции с основным и резервным насосом — базовая схема для систем пожаротушения: резервный насос предусматривается нормами (СП 10.13130.2020, СП 485.1311500.2020). При отказе основного агрегата автоматика запускает резервный насос, обеспечивая бесперебойную подачу воды.
• Многонасосные станции — используются на крупных объектах, где требуется высокая производительность. В состав таких систем могут входить несколько рабочих и резервных насосов, шкаф управления и оборудование контроля давления.
• Жокей-насос — небольшой насос в составе пожарной станции, который поддерживает давление в сети в дежурном режиме и компенсирует незначительные утечки, чтобы основные агрегаты не запускались без необходимости.

Принцип работы пожарной насосной станции основан на автоматическом поддержании давления в системе. При снижении параметров автоматика запускает насосные агрегаты, которые обеспечивают подачу воды к пожарным кранам или оросителям.

Виды насосных станций по конструкции и способу размещения

Помимо назначения, оборудование различается по конструктивному исполнению.

Поверхностные насосные станции

Поверхностные насосные станции устанавливаются вне источника воды, а ее забор осуществляется через всасывающий трубопровод. Такие решения применяются при работе с резервуарами, неглубокими скважинами и другими источниками воды.

Основные особенности:

• простое обслуживание — оборудование находится в доступном месте и не требует подъема насоса из источника;
• удобный контроль работы — все основные элементы системы расположены на поверхности;
• возможность установки в технических помещениях — станция может размещаться в специально подготовленной зоне.

Основное ограничение таких систем — ограниченная глубина всасывания, поэтому для глубоких скважин чаще применяются погружные насосные решения.

Погружные насосные станции

Погружные насосные станции используются, когда насосный агрегат устанавливается непосредственно в источник воды и работает в погруженном состоянии.

Такие решения применяются при:

• большой глубине скважин — для подъема воды с глубины, где поверхностное оборудование не может обеспечить необходимую подачу;
• необходимости транспортировки воды из глубоких источников — например, при автономном водоснабжении объектов;
• ограниченном пространстве для размещения оборудования — когда нет возможности установить станцию в отдельном техническом помещении.

Главное отличие таких систем — расположение насоса внутри источника воды. Агрегат перекачивает жидкость через напорный трубопровод непосредственно к месту потребления или в накопительную емкость.

Комплектные насосные станции заводской сборки

Комплектная насосная станция (в каталогах ее нередко называют моноблочной) представляет собой комплекс оборудования, в котором насосные агрегаты, трубная обвязка и элементы управления объединены в единую конструкцию заводской сборки.

Основные преимущества таких решений:

• компактное размещение — оборудование занимает меньше места и удобно для установки в ограниченных помещениях;
• быстрый монтаж — большая часть элементов собирается и проверяется на производстве;
• надежность готового решения — заводская сборка снижает количество монтажных ошибок;
• удобство эксплуатации — все основные компоненты расположены в едином блоке.

Комплектные установки применяются на объектах, где требуется быстро развернуть систему подачи воды, повышения давления или другое инженерное решение с минимальными затратами на монтаж.

Блочно-модульные насосные станции

Блочно-модульная насосная станция — комплектная установка, размещенная в утепленном блок-контейнере. Контейнер, как правило, оснащается освещением, вентиляцией и обогревом, поэтому станцию можно ставить там, где нет подходящего технического помещения: на открытых площадках, рядом с резервуарами и скважинами, на удаленных объектах.

ООО «ПКТ» может изготовить насосную станцию в блочно-модульном исполнении. Состав оборудования, утепление и степень автоматизации определяются по опросному листу и проекту конкретного объекта.

Чем отличаются насосные станции и как выбрать подходящий вариант

При выборе оборудования важно понимать, чем отличаются насосные станции и почему одна модель может подходить для одного объекта, но быть неэффективной для другого. Основные различия связаны с назначением системы, характеристиками насосного оборудования, способом управления и условиями эксплуатации.

Насосная станция для промышленного предприятия, жилого комплекса или системы пожаротушения проектируется с учетом конкретных требований. Универсального решения, которое подойдет для всех объектов, не существует.

Основные различия между видами насосных станций удобно рассмотреть в сравнительной таблице, где представлены их назначение, особенности и области применения.

Тип насосной станции	Назначение	Где применяется	Основные особенности
Станция водоснабжения	Подача воды от источника к потребителю	Предприятия, здания, объекты ЖКХ	Обеспечивает необходимый расход воды и стабильную подачу
Станция повышения давления	Поддержание требуемого давления в системе	Многоэтажные здания, промышленные объекты, коммерческие помещения	Автоматически регулирует работу насосов в зависимости от нагрузки
Пожарная насосная станция	Обеспечение работы системы пожаротушения	Производственные здания, склады, объекты с повышенными требованиями безопасности	Имеет резервирование насосов и автоматический запуск при снижении давления
Комплектная (моноблочная) насосная станция	Готовое решение для перекачивания воды	Объекты с ограниченным местом для монтажа	Компактная конструкция, заводская сборка, быстрый монтаж
Блочно-модульная насосная станция	Размещение станции вне здания в утепленном контейнере	Открытые площадки, удаленные объекты, объекты без технического помещения	Заводская готовность, собственные системы обогрева и вентиляции
Технологическая насосная станция	Подача жидкости в производственных процессах	Промышленные предприятия	Проектируется под конкретные параметры оборудования и технологический процесс

При выборе насосной станции необходимо учитывать не только ее тип, но и технические параметры: производительность, требуемое давление, источник воды, режим эксплуатации и условия установки.

Какие параметры учитывать при выборе насосной станции

Чтобы правильно выбрать насосную станцию, необходимо учитывать несколько основных факторов.

Параметр выбора	На что влияет
Назначение системы	Определяет тип оборудования: водоснабжение, повышение давления, пожаротушение или технологическая задача
Производительность	Показывает, какой объем воды станция сможет подать за определенное время
Давление	Определяет возможность подачи воды на нужную высоту и расстояние
Источник воды	Влияет на выбор типа насоса и схему установки (скважина, резервуар, сеть водоснабжения)
Режим работы	Определяет необходимость резервных насосов и автоматического управления
Условия эксплуатации	Учитывает место установки, температуру, требования к обслуживанию

Рассмотрим отдельные параметры выбора чуть подробнее.

Назначение объекта

Первым этапом необходимо определить, какую задачу должна решать система:

• подача воды;
• повышение давления;
• пожаротушение;
• технологическое применение.

От назначения зависит конструкция насосной станции, количество насосных агрегатов, состав автоматики и требования к надежности оборудования. Например, станции для водоснабжения и противопожарные системы имеют разные принципы комплектации и условия эксплуатации.

Источник воды

Важное значение имеет место забора жидкости:

• скважина;
• колодец;
• резервуар;
• городская сеть.

От этого зависит тип используемого насоса и особенности установки оборудования.

Например, для глубокой скважины может потребоваться специальное погружное оборудование, а для работы с резервуаром — другая схема подключения.

Требуемое давление и расход

Перед подбором необходимо определить:

• сколько воды требуется объекту;
• какое давление необходимо поддерживать;
• в каком режиме будет работать оборудование.

Например, если насосная станция устанавливается для подачи воды на несколько этажей здания или к удаленному потребителю, потребуется оборудование с большим напором. При этом для производственных объектов дополнительно учитывается расход воды при одновременной работе нескольких потребителей.

Для промышленных объектов расчеты выполняются на основании проектной документации и технических требований, в том числе СП 30.13330.2020 (внутренний водопровод), СП 31.13330.2021 (наружные сети водоснабжения), а для систем пожаротушения — СП 10.13130.2020 и СП 485.1311500.2020.

Условия эксплуатации

При выборе насосной станции необходимо учитывать условия, в которых будет работать оборудование:

• Место установки — влияет на конструкцию и исполнение станции. Например, для размещения в отдельном помещении могут использоваться стандартные установки, а для эксплуатации вне здания требуется оборудование в защищенном исполнении — например, блочно-модульная станция в утепленном контейнере.
• Температурные условия — определяют требования к материалам и дополнительной защите оборудования. Для объектов с низкими температурами могут потребоваться решения с учетом климатических условий эксплуатации.
• Доступность обслуживания — важно предусмотреть возможность проведения диагностики, ремонта и замены отдельных элементов без остановки всей системы.
• Требования безопасности — особенно важны для пожарных систем и промышленных объектов, где оборудование должно иметь резервирование, защиту и автоматический контроль работы.
• Продолжительность работы оборудования — для систем с постоянной нагрузкой выбираются станции, рассчитанные на длительную эксплуатацию, часто с несколькими насосными агрегатами и автоматическим управлением.

Например, для промышленного предприятия с непрерывным потреблением воды чаще применяются насосные станции с несколькими насосами: при снижении нагрузки работает только часть оборудования, а при увеличении расхода автоматически подключаются дополнительные агрегаты.

Насосные станции для воды: особенности эксплуатации и обслуживания

После установки насосной станции важно обеспечить правильную эксплуатацию оборудования. Даже надежная система требует регулярного контроля рабочих параметров и технического обслуживания, чтобы сохранить производительность, предотвратить аварийные ситуации и увеличить срок службы оборудования.

Стабильная работа насосной станции зависит от исправности основных элементов системы:

• Насосные агрегаты — необходимо контролировать уровень нагрузки, наличие посторонних шумов, вибраций и изменение рабочих параметров. Своевременное обслуживание позволяет предотвратить снижение производительности и выход оборудования из строя.
• Автоматическая система управления — отвечает за запуск, остановку и регулирование работы насосов. Важно проверять корректность работы датчиков, настроек и защитных функций.
• Датчики давления и контрольно-измерительные приборы — позволяют отслеживать состояние системы и своевременно выявлять отклонения от заданных параметров.
• Трубопроводная обвязка и запорная арматура — требуют проверки герметичности соединений, состояния клапанов и отсутствия утечек.
• Электрические компоненты — необходимо контролировать состояние электродвигателей, кабелей и элементов защиты для безопасной работы оборудования.

Как правильно эксплуатировать насосную станцию

Для надежной работы оборудования рекомендуется:

• регулярно проверять давление и производительность системы;
• проводить техническое обслуживание насосов и автоматики;
• контролировать состояние соединений и трубопроводов;
• своевременно заменять изношенные элементы;
• соблюдать рекомендации производителя по режимам эксплуатации.

Особенно важно регулярное обслуживание для промышленных объектов, где насосная станция работает непрерывно или обеспечивает критически важные процессы, например водоснабжение производства или функционирование системы пожаротушения.

Роль автоматики в работе насосной станции

Автоматическая система управления является одним из ключевых элементов современной насосной станции. Она обеспечивает стабильную работу оборудования без постоянного контроля со стороны персонала.

Автоматика отвечает за:

• запуск и остановку насосов — включает и отключает оборудование в зависимости от текущих параметров системы;
• контроль давления — поддерживает заданные значения и регулирует работу насосных агрегатов;
• защиту от аварийных ситуаций — предотвращает повреждение оборудования при перегрузках, перегреве или других неисправностях;
• распределение нагрузки между агрегатами — управляет последовательностью работы нескольких насосов для повышения эффективности и надежности системы.

Использование автоматики особенно важно для промышленных объектов, где даже кратковременное нарушение подачи воды может привести к остановке технологических процессов.

Заключение

Таким образом, промышленная насосная станция — это комплексное инженерное оборудование, которое обеспечивает надежную подачу воды, поддержание давления и работу систем различного назначения.

При выборе важно учитывать не только характеристики насоса, но и полный состав оборудования, особенности объекта и требования к надежности системы.

Правильно подобранная насосная станция позволяет обеспечить стабильную работу инженерных коммуникаций, снизить эксплуатационные риски и повысить эффективность водоснабжения промышленных и коммерческих объектов.
